3D-VISUALISIERUNG

FÜR TECHNIKFANS

Workflow Produktion & Einsatzbereiche.

Neben der Produktfotografie sind in den vergangenen Jahren die Erstellung fotorealistischer 3D Visualisierungen wie Renderings beziehungsweise CGI für die Erstellung unterschiedlichster Werbematerialien unverzichtbar geworden.

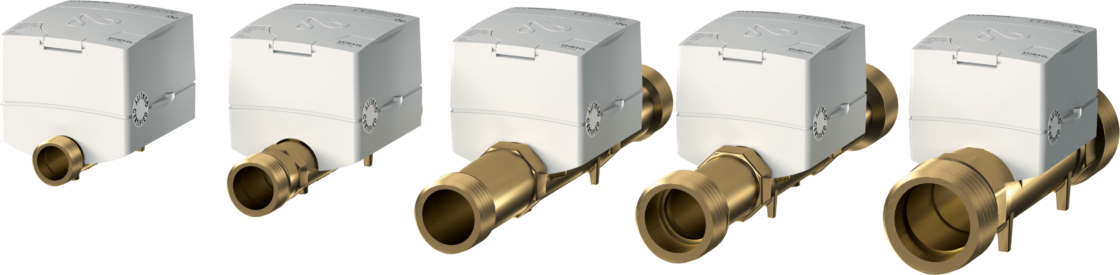

Übersicht von Renderings zu Hydrus 2.0 mit verschiedenen Anbauteilen

Ausgehend von CAD-Daten oder nach vorhandenem Bildmaterial nachmodelliert werden die gewünschten Objekte in unterschiedlichen 3D-Programmen erstellt und in beliebiger Position gerendert ausgegeben, nachbearbeitet und eingesetzt.

Nicht immer ist eine 3D Visualisierung die optimale Wahl. Zur Entscheidungsfindung ist die Analyse der vorhandenen Daten, die Komplexität des Modells und der gewünschten Umgebung, aber v. a. auch die geforderten Einsatzbereiche wichtig.

Für DIEHL Metering hat psbrands einen Großteil des Produktportfolios fotorealistisch in 3D realisiert und vielfach eingesetzt.

HYDRUS 2.0

Ultraschall-

Wasserzähler.

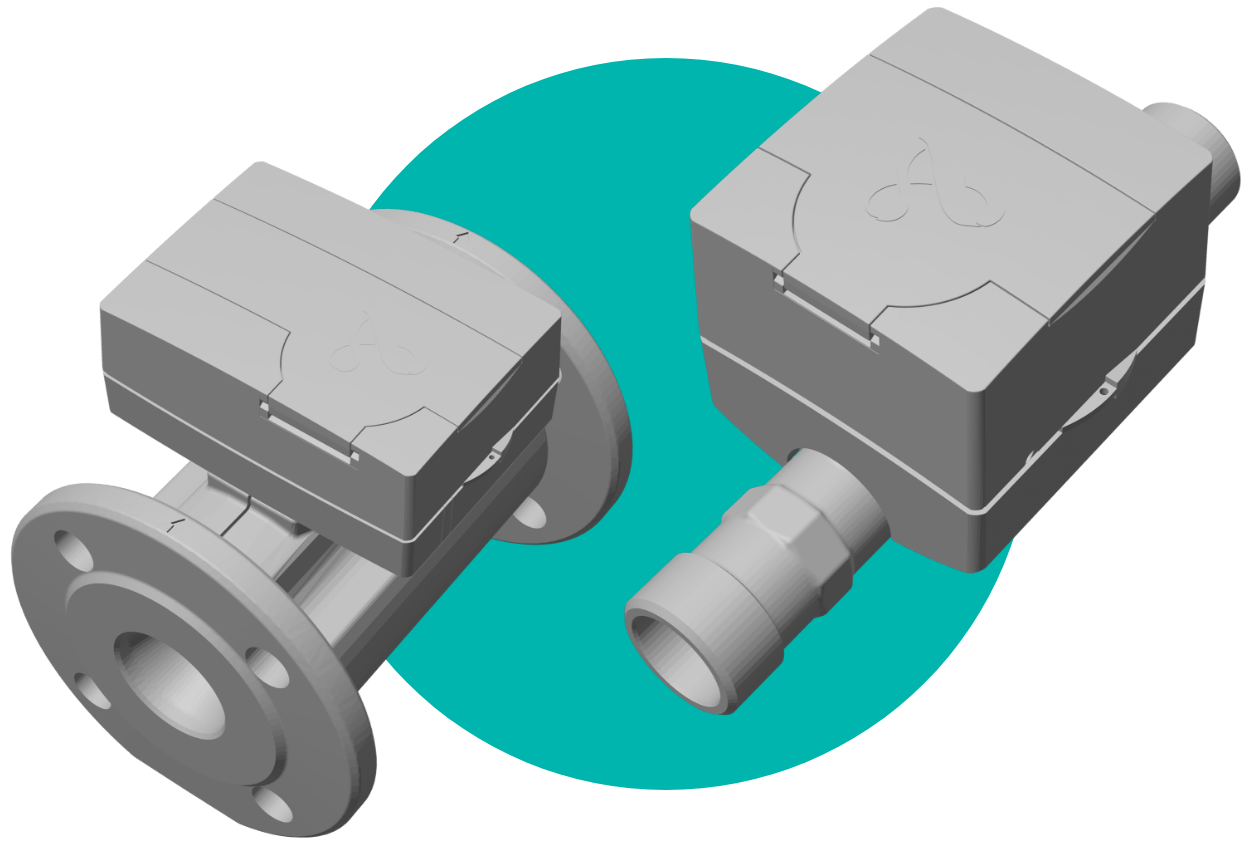

BASISDATEN ZUR 3D VISUALISIERUNG

Die Rohdaten für das gewünschte Rendering werden als CAD-Daten bereitgestellt – zumeist im STEP-Datenformat. Die Objekte liegen dann ohne Texturierung, Bedruckung und Belaserung vor.

Die Rohdaten werden bei psbrands technisch optimiert und für die weitere Bearbeitung vorbereitet.

MODELLING.

Die polygonoptimierten Modelle werden ergänzt und – über den ursprünglichen CAD-Datenbestand hinaus – mit notwendigen Anbauteilen versehen.

MAPPING &

RENDERING.

Die Bauteilgruppen werden individuell texturiert und fotorealistisch beleuchtet. Beschriftungen und Belaserungen werden auf Oberflächen gemappt.

Szenenrelevante Details, wie z. B. Wasserdurchfluss, werden ergänzt, das Modell wird in die benötigte Position gebracht. Abschließend erfolgt das Rendering in der gewünschten Auflösung – je nach Anwendungsfall.

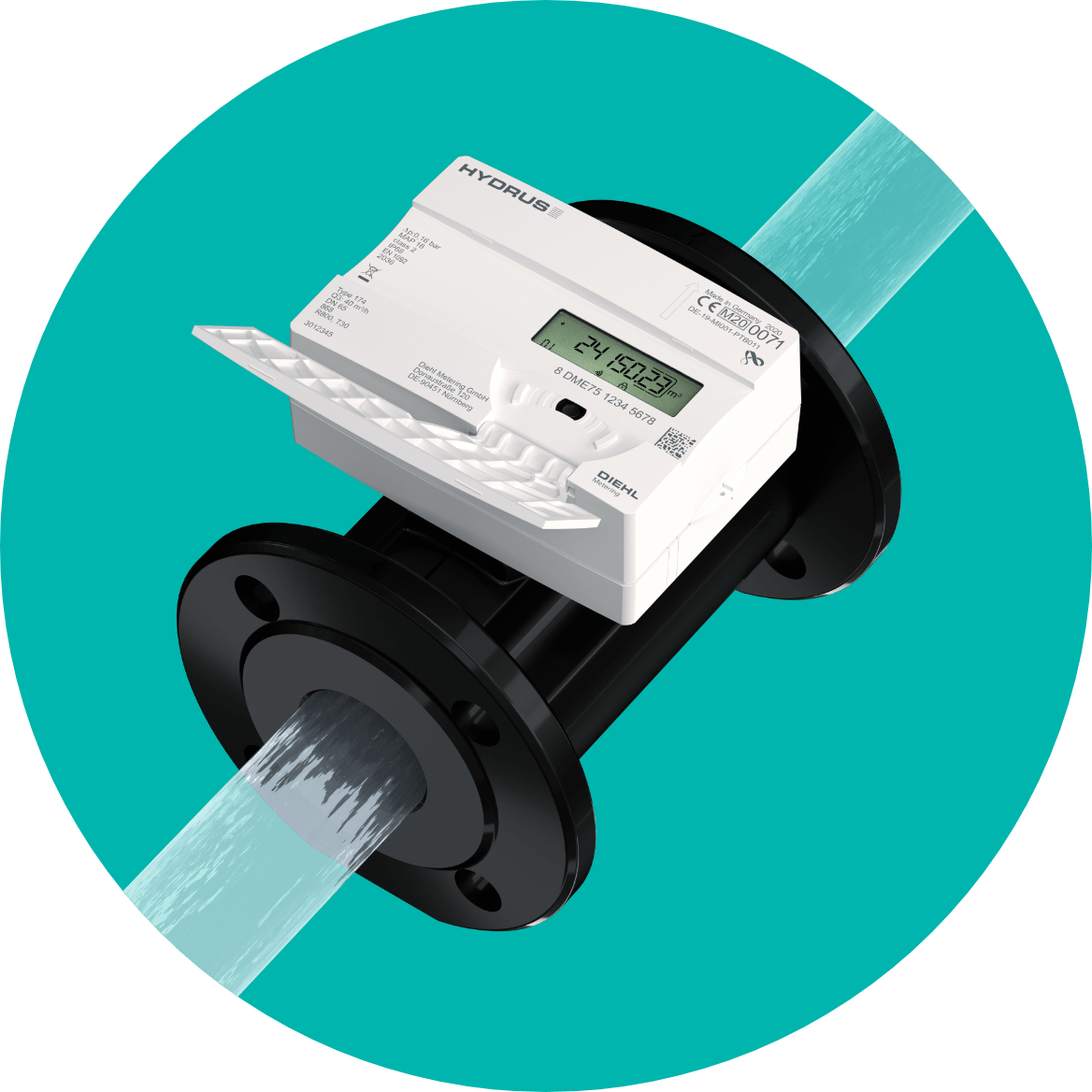

Mapping und Rendering eines Hydrus von DIEHL

3D-SZENEN

MODELLIEREN.

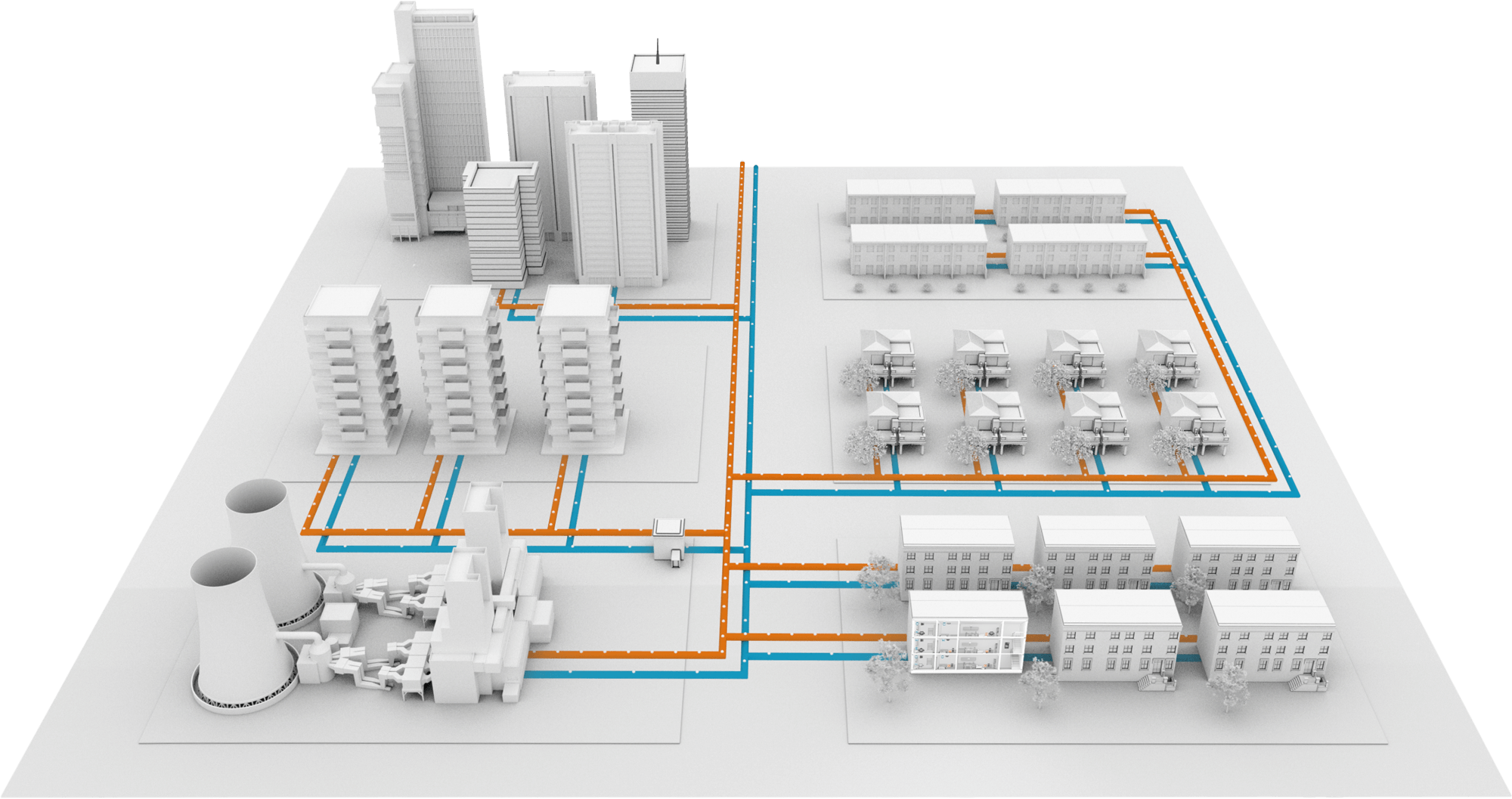

Für die Integration der Produktrenderings in realistische Einbauszenen hat psbrands die bestehende 2D-Welt zu einer 3D-Welt weiterentwickelt, die in allen Anwendungsgebieten beliebig modifiziert zum Einsatz kommt.
